使用 Swarm 模式路由网格

Docker Engine Swarm 模式使得为服务发布端口以使其可供 Swarm 外部资源访问变得容易。所有节点都参与一个 ingress 路由网格。路由网格使得 Swarm 中的每个节点都可以接受通过发布端口对 Swarm 中运行的任何服务进行的连接，即使该节点上没有运行任务。路由网格将所有传入的请求路由到可用节点上发布端口的活跃容器。

要在 Swarm 中使用 ingress 网络，您需要在启用 Swarm 模式之前在 Swarm 节点之间打开以下端口

端口 7946 TCP/UDP 用于容器网络发现。
端口 4789 UDP（可配置）用于容器 ingress 网络。

在设置 Swarm 网络时，应特别小心。请查阅教程以获取概述。

您还必须在 Swarm 节点与需要访问该端口的任何外部资源（例如外部负载均衡器）之间打开发布的端口。

您还可以为特定服务绕过路由网格。

为服务发布端口

创建服务时，使用 --publish 标志来发布端口。target 用于指定容器内部的端口，published 用于指定绑定到路由网格上的端口。如果您省略 published 端口，将为每个服务任务绑定一个随机的高编号端口。您需要检查任务来确定端口。

$ docker service create \
  --name <SERVICE-NAME> \
  --publish published=<PUBLISHED-PORT>,target=<CONTAINER-PORT> \
  <IMAGE>

注意
此语法的旧形式是冒号分隔的字符串，其中发布的端口在前，目标端口在后，例如 -p 8080:80。首选新语法，因为它更容易阅读并提供更大的灵活性。

<PUBLISHED-PORT> 是 Swarm 使服务可用的端口。如果您省略它，将绑定一个随机的高编号端口。<CONTAINER-PORT> 是容器监听的端口。此参数为必需项。

例如，以下命令将 nginx 容器中的端口 80 发布到 Swarm 中任何节点的端口 8080

$ docker service create \
  --name my-web \
  --publish published=8080,target=80 \
  --replicas 2 \
  nginx

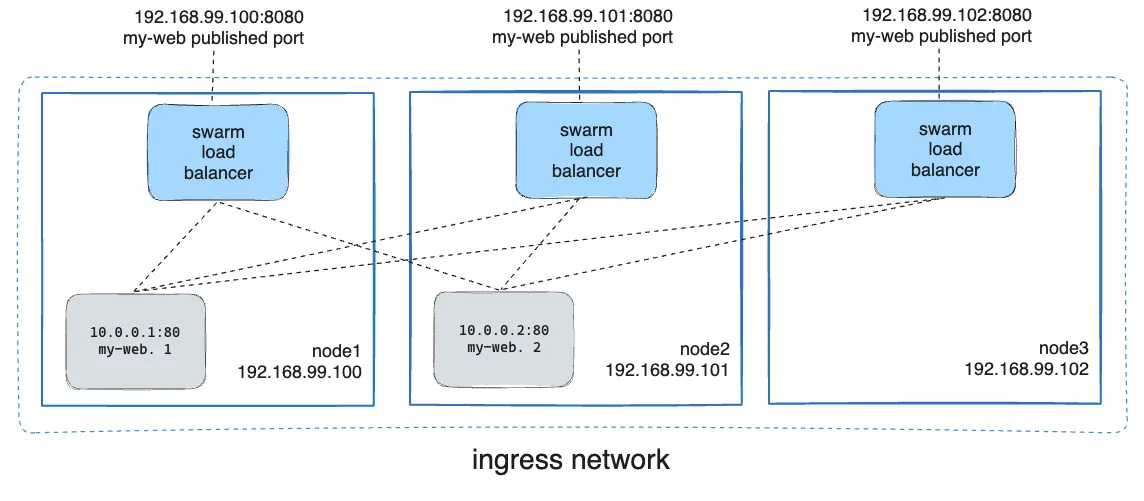

当您访问任何节点上的端口 8080 时，Docker 会将您的请求路由到活动的容器。在 Swarm 节点本身上，端口 8080 实际上可能并未绑定，但路由网格知道如何路由流量并防止发生任何端口冲突。

路由网格监听分配给节点的任何 IP 地址上发布的端口。对于可外部路由的 IP 地址，该端口可从主机外部访问。对于所有其他 IP 地址，只能从主机内部访问。

您可以使用以下命令为现有服务发布端口

$ docker service update \
  --publish-add published=<PUBLISHED-PORT>,target=<CONTAINER-PORT> \
  <SERVICE>

您可以使用 docker service inspect 命令查看服务的发布端口。例如

$ docker service inspect --format="{{json .Endpoint.Spec.Ports}}" my-web

[{"Protocol":"tcp","TargetPort":80,"PublishedPort":8080}]

输出显示了容器中的 <CONTAINER-PORT>（标记为 TargetPort）以及节点监听服务请求的 <PUBLISHED-PORT>（标记为 PublishedPort）。

仅为 TCP 或仅为 UDP 发布端口

默认情况下，当您发布端口时，它是 TCP 端口。您可以专门发布 UDP 端口，而不是或除了 TCP 端口之外。当您同时发布 TCP 和 UDP 端口时，如果省略协议指定符，则该端口将作为 TCP 端口发布。如果您使用更长的语法（推荐），请将 protocol 键设置为 tcp 或 udp。

仅 TCP

长语法

$ docker service create --name dns-cache \
  --publish published=53,target=53 \
  dns-cache

短语法

$ docker service create --name dns-cache \
  -p 53:53 \
  dns-cache

TCP 和 UDP

长语法

$ docker service create --name dns-cache \
  --publish published=53,target=53 \
  --publish published=53,target=53,protocol=udp \
  dns-cache

短语法

$ docker service create --name dns-cache \
  -p 53:53 \
  -p 53:53/udp \
  dns-cache

仅 UDP

长语法

$ docker service create --name dns-cache \
  --publish published=53,target=53,protocol=udp \
  dns-cache

短语法

$ docker service create --name dns-cache \
  -p 53:53/udp \
  dns-cache

绕过路由网格

默认情况下，发布端口的 Swarm 服务会使用路由网格。当您连接到任何 Swarm 节点上（无论该节点是否运行指定服务）的已发布端口时，您会被透明地重定向到正在运行该服务的 worker 节点。实际上，Docker 为您的 Swarm 服务充当了负载均衡器。

您可以绕过路由网格，这样当您访问给定节点上绑定的端口时，您始终访问的是在该节点上运行的服务实例。这被称为 host 模式。需要记住一些事项。

如果您访问未运行服务任务的节点，则服务不会在该端口上监听。可能没有任何程序在监听，或者一个完全不同的应用程序在监听。
如果您希望在每个节点上运行多个服务任务（例如，您有 5 个节点但运行 10 个副本），则无法指定静态目标端口。您可以允许 Docker 分配一个随机的高编号端口（通过省略 published），或者通过使用全局服务而不是复制服务，或者通过使用放置约束来确保在给定节点上只运行一个服务实例。

要绕过路由网格，您必须使用长格式的 --publish 服务语法并将 mode 设置为 host。如果您省略 mode 键或将其设置为 ingress，则使用路由网格。以下命令创建了一个使用 host 模式并绕过路由网格的全局服务。

$ docker service create --name dns-cache \
  --publish published=53,target=53,protocol=udp,mode=host \
  --mode global \
  dns-cache

配置外部负载均衡器

您可以为 Swarm 服务配置外部负载均衡器，可以与路由网格结合使用，也可以完全不使用路由网格。

使用路由网格

您可以配置外部负载均衡器将请求路由到 Swarm 服务。例如，您可以配置 HAProxy 来均衡路由到发布在端口 8080 上的 nginx 服务的请求。

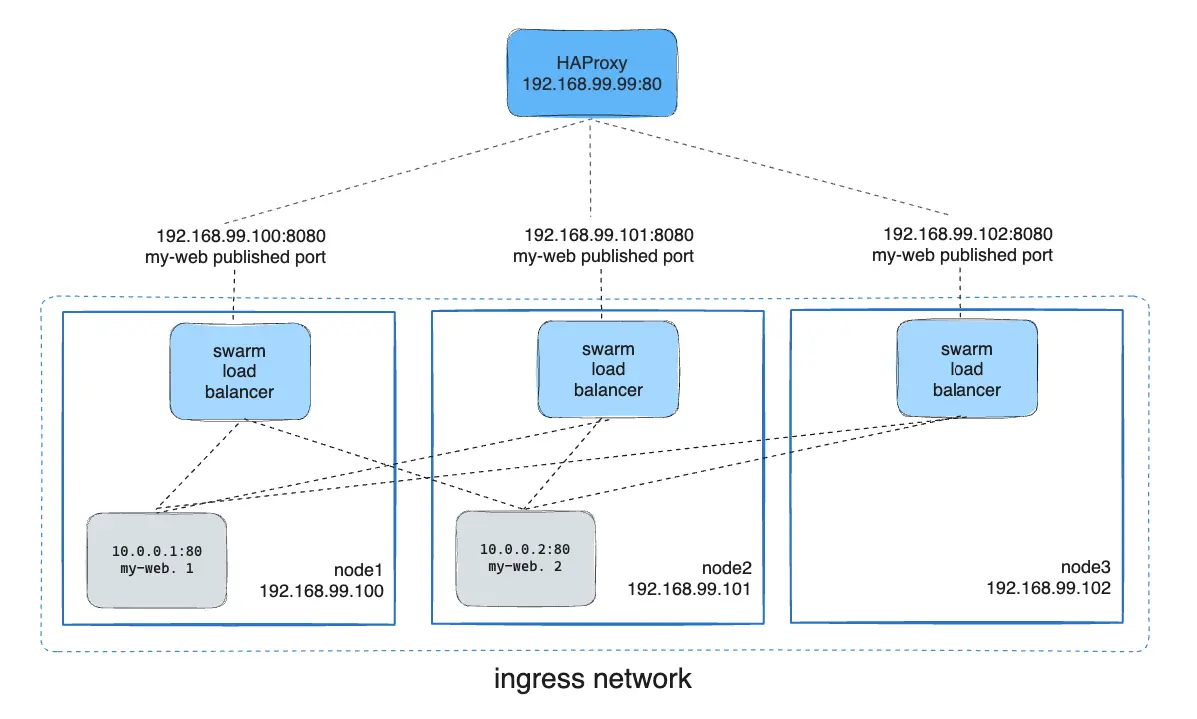

Ingress with external load balancer image

在这种情况下，负载均衡器和 Swarm 中的节点之间必须打开端口 8080。Swarm 节点可以位于代理服务器可访问但不公开可访问的私有网络上。

您可以配置负载均衡器来均衡 Swarm 中每个节点之间的请求，即使该节点上没有调度任务。例如，您可以在 /etc/haproxy/haproxy.cfg 中进行以下 HAProxy 配置

global
        log /dev/log    local0
        log /dev/log    local1 notice
...snip...

# Configure HAProxy to listen on port 80
frontend http_front
   bind *:80
   stats uri /haproxy?stats
   default_backend http_back

# Configure HAProxy to route requests to swarm nodes on port 8080
backend http_back
   balance roundrobin
   server node1 192.168.99.100:8080 check
   server node2 192.168.99.101:8080 check
   server node3 192.168.99.102:8080 check

当您通过端口 80 访问 HAProxy 负载均衡器时，它会将请求转发到 Swarm 中的节点。Swarm 路由网格将请求路由到活动的任务。如果由于任何原因 Swarm 调度程序将任务分派到不同的节点，您无需重新配置负载均衡器。

您可以配置任何类型的负载均衡器来将请求路由到 Swarm 节点。要了解有关 HAProxy 的更多信息，请参阅 HAProxy 文档。

不使用路由网格

要在不使用路由网格的情况下使用外部负载均衡器，请将 --endpoint-mode 设置为 dnsrr，而不是默认值 vip。在这种情况下，没有单个虚拟 IP。相反，Docker 会为服务设置 DNS 条目，以便对服务名称进行 DNS 查询返回一个 IP 地址列表，并且客户端直接连接到其中一个地址。

您不能同时使用 --endpoint-mode dnsrr 和 --publish mode=ingress。您必须在服务前面运行自己的负载均衡器。对 Docker 主机上的服务名称进行 DNS 查询会返回运行该服务的节点 IP 地址列表。配置您的负载均衡器以使用此列表并在节点之间平衡流量。请参阅配置服务发现。
