ZFS 存储驱动

目录

ZFS 是下一代文件系统，支持卷管理、快照、校验和、压缩和重复数据删除、复制等多种高级存储技术。

它由 Sun Microsystems（现为 Oracle Corporation）创建，并在 CDDL 许可下开源。由于 CDDL 和 GPL 之间的许可不兼容，ZFS 不能作为主线 Linux 内核的一部分发布。但是，Linux 上的 ZFS (ZoL) 项目提供了一个内核外模块和用户空间工具，可以单独安装。

Linux 上的 ZFS (ZoL) 移植版本运行良好且日益成熟。但是，除非您在 Linux 上拥有丰富的 ZFS 经验，否则目前不建议在生产环境中使用 zfs Docker 存储驱动。

注意

在 Linux 平台上还有 ZFS 的 FUSE 实现。不推荐使用此实现，因为它性能较差。原生 ZFS 驱动 (ZoL) 经过更多测试，性能更好，使用更广泛。本文档的其余部分将参考原生 ZoL 移植版本。

先决条件

  • ZFS 需要一个或多个专用块设备，最好是固态硬盘 (SSD)。
  • /var/lib/docker/ 目录必须挂载在 ZFS 格式化的文件系统上。
  • 更改存储驱动会使您已创建的任何容器在本地系统上无法访问。使用 docker save 保存容器，并将现有镜像推送到 Docker Hub 或私有仓库，这样您就不必稍后重新创建它们。

注意

不需要使用 MountFlags=slave，因为 dockerd 和 containerd 位于不同的挂载命名空间中。

使用 zfs 存储驱动配置 Docker

  1. 停止 Docker。

  2. 将 /var/lib/docker/ 的内容复制到 /var/lib/docker.bk，并移除 /var/lib/docker/ 中的内容。

    $ sudo cp -au /var/lib/docker /var/lib/docker.bk

$ sudo rm -rf /var/lib/docker/*

  3. 在您的专用块设备上创建一个新的 zpool，并将其挂载到 /var/lib/docker/。请确保您指定了正确的设备，因为这是一个破坏性操作。此示例将两个设备添加到池中。

    $ sudo zpool create -f zpool-docker -m /var/lib/docker /dev/xvdf /dev/xvdg

    该命令创建 zpool 并将其命名为 zpool-docker。此名称仅用于显示，您可以使用不同的名称。使用 zfs list 检查池是否已正确创建和挂载。

    $ sudo zfs list

NAME           USED  AVAIL  REFER  MOUNTPOINT
zpool-docker    55K  96.4G    19K  /var/lib/docker

  4. 配置 Docker 使用 zfs。编辑 /etc/docker/daemon.json 并将 storage-driver 设置为 zfs。如果该文件之前为空，现在应该看起来像这样：

    {
  "storage-driver": "zfs"
}

    保存并关闭文件。

  5. 启动 Docker。使用 docker info 验证存储驱动是否为 zfs。

    $ sudo docker info
  Containers: 0
   Running: 0
   Paused: 0
   Stopped: 0
  Images: 0
  Server Version: 17.03.1-ce
  Storage Driver: zfs
   Zpool: zpool-docker
   Zpool Health: ONLINE
   Parent Dataset: zpool-docker
   Space Used By Parent: 249856
   Space Available: 103498395648
   Parent Quota: no
   Compression: off
<...>

管理 zfs

增加运行设备的容量

要增加 zpool 的大小，您需要向 Docker 主机添加一个专用块设备，然后使用 zpool add 命令将其添加到 zpool 中：

$ sudo zpool add zpool-docker /dev/xvdh

限制容器的可写存储配额

如果您想按镜像/数据集实现配额，可以设置 size 存储选项来限制单个容器可用于其可写层的空间量。

编辑 /etc/docker/daemon.json 并添加以下内容：

{
  "storage-driver": "zfs",
  "storage-opts": ["size=256M"]
}

请参阅 守护进程参考文档 中每个存储驱动的所有存储选项

保存并关闭文件，然后重启 Docker。

zfs 存储驱动工作原理

ZFS 使用以下对象：

  • 文件系统 (filesystems)：精简配置，按需从 zpool 分配空间。
  • 快照 (snapshots)：文件系统的只读、空间高效的时间点副本。
  • 克隆 (clones)：快照的读写副本。用于存储与上一层之间的差异。

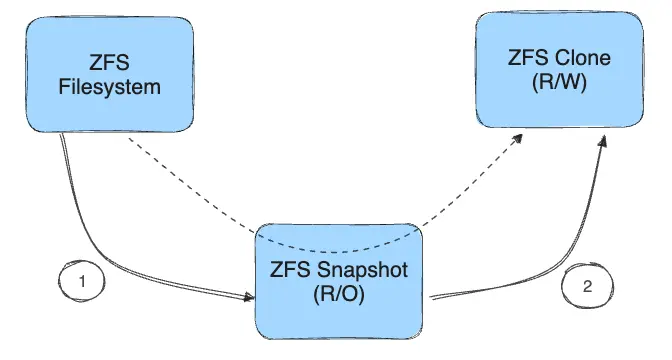

创建克隆的过程：

ZFS snapshots and clones
  1. 从文件系统创建只读快照。
  2. 从快照创建可写克隆。此克隆包含与父层之间的任何差异。

文件系统、快照和克隆都从底层 zpool 分配空间。

磁盘上的镜像和容器层

每个运行中容器的统一文件系统都挂载在 /var/lib/docker/zfs/graph/ 中的一个挂载点上。请继续阅读以了解统一文件系统的组成方式。

镜像分层和共享

镜像的基础层是 ZFS 文件系统。每个子层都是基于其下方层的 ZFS 快照创建的 ZFS 克隆。容器是基于创建它的镜像顶层（最高层）的 ZFS 快照创建的 ZFS 克隆。

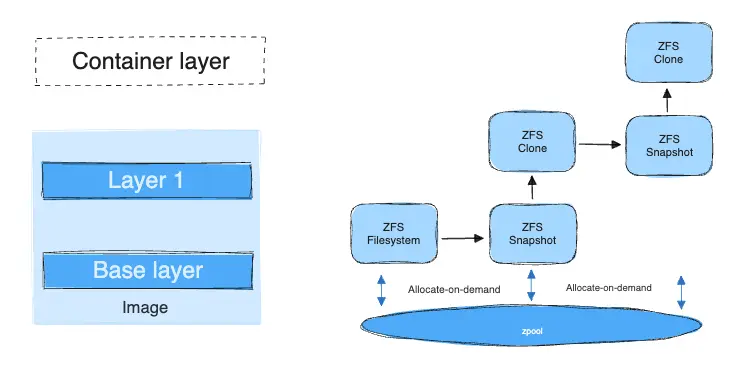

下图展示了如何使用基于两层镜像的运行中容器实现这一点。

ZFS pool for Docker container

启动容器时，按顺序发生以下步骤：

  1. 镜像的基础层作为 ZFS 文件系统存在于 Docker 主机上。

  2. 额外的镜像层是直接位于其下方镜像层的数据集的克隆。

    在图中，通过对基础层创建 ZFS 快照，然后从该快照创建克隆来添加“Layer 1”。该克隆是可写的，并按需从 zpool 消耗空间。快照是只读的，保持基础层为不可变对象。

  3. 启动容器时，在镜像之上添加一个可写层。

    在图中，容器的读写层是通过对镜像的顶层（Layer 1）创建快照并从该快照创建克隆来创建的。

  4. 当容器修改其可写层的内容时，会为发生更改的块分配空间。默认情况下，这些块的大小为 128k。

容器如何使用 zfs 进行读写操作

读取文件

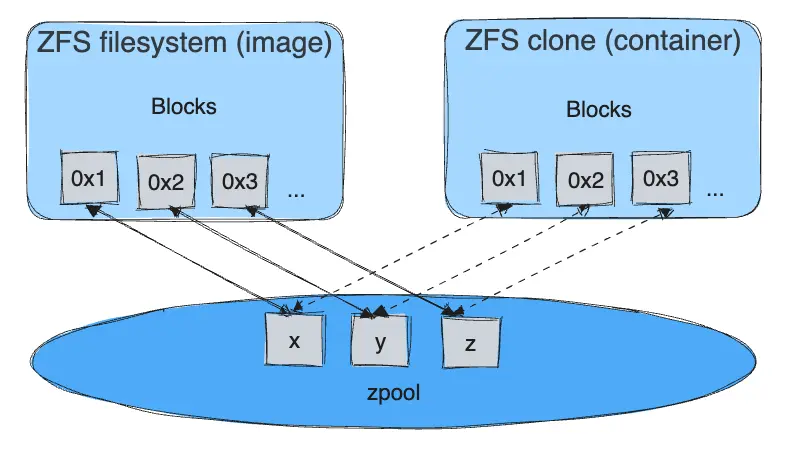

每个容器的可写层都是一个 ZFS 克隆，它与其创建自的数据集（其父层的快照）共享所有数据。读取操作非常快，即使要读取的数据来自深层。此图说明了块共享的工作原理：

ZFS block sharing

写入文件

写入新文件：按需从底层 zpool 分配空间，并将块直接写入容器的可写层。

修改现有文件：仅为更改的块分配空间，并使用写时复制 (CoW) 策略将这些块写入容器的可写层。这可以最大程度地减小层的大小并提高写入性能。

删除文件或目录:

  • 当您删除位于较低层中的文件或目录时，ZFS 驱动会在容器的可写层中屏蔽该文件或目录的存在，即使该文件或目录仍然存在于较低的只读层中。
  • 如果您在容器的可写层中创建然后删除文件或目录，这些块将被 zpool 回收。

ZFS 和 Docker 性能

有几个因素会影响使用 zfs 存储驱动的 Docker 性能。

  • 内存：内存对 ZFS 性能有重要影响。ZFS 最初是为拥有大量内存的大型企业级服务器设计的。

  • ZFS 特性：ZFS 包含重复数据删除功能。使用此功能可以节省磁盘空间，但会占用大量内存。除非您使用 SAN、NAS 或其他硬件 RAID 技术，否则建议您为您与 Docker 一起使用的 zpool 禁用此功能。

  • ZFS 缓存：ZFS 将磁盘块缓存在称为自适应替换缓存 (ARC) 的内存结构中。ZFS 的 Single Copy ARC 特性允许单个缓存块的副本被多个克隆共享。借助此特性，多个运行中的容器可以共享单个缓存块的副本。此特性使得 ZFS 成为 PaaS 和其他高密度用例的良好选择。

  • 碎片化：碎片化是 ZFS 等写时复制文件系统的自然副产品。ZFS 通过使用 128k 的小块大小来减轻这种情况。ZFS 意向日志 (ZIL) 和写入合并（延迟写入）也有助于减少碎片。您可以使用 zpool status 监控碎片化。但是，除了重新格式化和恢复文件系统之外，没有办法对 ZFS 进行碎片整理。

  • 使用适用于 Linux 的原生 ZFS 驱动：不建议使用 ZFS FUSE 实现，因为它性能较差。

性能最佳实践

  • 使用快速存储：固态硬盘 (SSD) 提供比机械硬盘更快的读写速度。

  • 对写入密集型工作负载使用卷：卷为写入密集型工作负载提供了最佳且最可预测的性能。这是因为它们绕过了存储驱动，并且不会产生精简配置和写时复制引入的任何潜在开销。卷还具有其他优势，例如允许您在容器之间共享数据，即使没有正在运行的容器使用它们，数据也会持久存在。
