为了有效使用存储驱动程序，了解 Docker 如何构建和存储镜像以及容器如何使用这些镜像非常重要。你可以利用这些信息，针对如何持久化应用程序数据做出明智的选择，并在此过程中避免性能问题。

存储驱动程序与 Docker 卷的对比

Docker 使用存储驱动程序来存储镜像层，以及存储容器可写层中的数据。容器的可写层在容器删除后不会持久化，但适用于存储运行时生成的临时数据。存储驱动程序针对空间效率进行了优化，但（取决于具体的存储驱动程序）写入速度低于原生文件系统性能，特别是对于使用写时复制文件系统的存储驱动程序。写入密集型应用（例如数据库存储）会受到性能开销的影响，特别是当只读层中存在预先存在的数据时。

对于写入密集型数据、必须在容器生命周期结束后持久化的数据以及必须在容器之间共享的数据，请使用 Docker 卷。请参阅卷部分，了解如何使用卷来持久化数据和提高性能。

镜像和层

Docker 镜像由一系列层构建而成。每个层代表镜像 Dockerfile 中的一条指令。除最末层外，每个层都是只读的。考虑以下 Dockerfile

# syntax=docker/dockerfile:1

FROM ubuntu:22.04
LABEL org.opencontainers.image.authors="org@example.com"
COPY . /app
RUN make /app
RUN rm -r $HOME/.cache
CMD python /app/app.py

此 Dockerfile 包含四条命令。修改文件系统的命令会创建一个新层。FROM 语句首先从 ubuntu:22.04 镜像创建一个层。LABEL 命令仅修改镜像的元数据，不产生新层。COPY 命令从你的 Docker 客户端当前目录添加一些文件。第一个 RUN 命令使用 make 命令构建应用程序，并将结果写入新层。第二个 RUN 命令删除一个缓存目录，并将结果写入新层。最后，CMD 指令指定要在容器内运行的命令，它只修改镜像的元数据，不产生镜像层。

每个层仅是与其前一层相比的一组差异。请注意，添加和删除文件都会产生新层。在上面的示例中，$HOME/.cache 目录被删除，但它仍然存在于前一层中，并计入镜像的总大小。请参阅编写 Dockerfile 的最佳实践和使用多阶段构建章节，了解如何优化 Dockerfile 以获得高效镜像。

这些层相互堆叠。创建新容器时，会在底层之上添加一个新的可写层。此层通常称为“容器层”。对运行中的容器所做的所有更改（例如写入新文件、修改现有文件和删除文件）都会写入到这个薄薄的可写容器层中。下图显示了基于 ubuntu:15.04 镜像的容器。

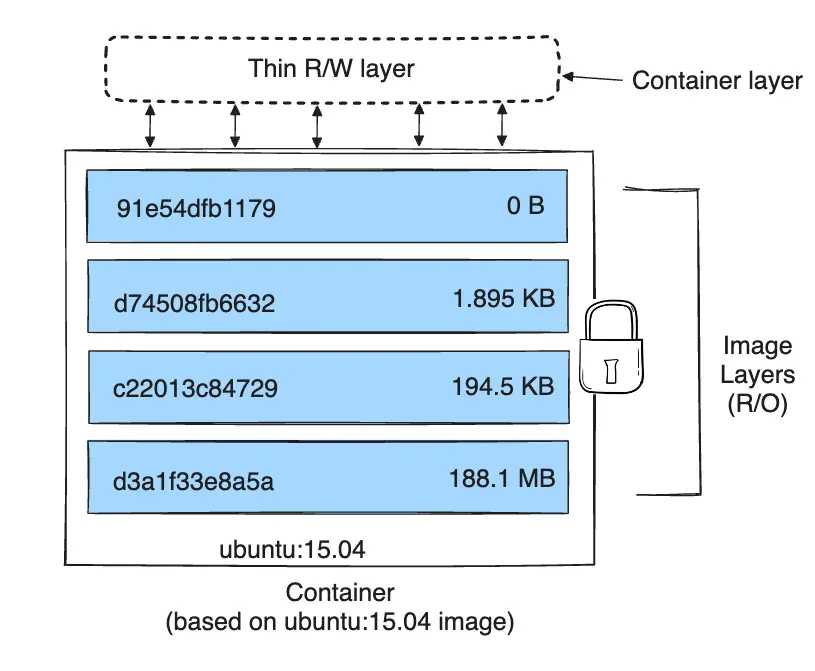

Layers of a container based on the Ubuntu image

存储驱动程序处理这些层如何相互作用的细节。有不同的存储驱动程序可用，它们在不同情况下各有优缺点。

容器和层

容器和镜像之间的主要区别在于顶部的可写层。所有向容器写入（添加新数据或修改现有数据）的操作都存储在这个可写层中。当容器被删除时，可写层也会被删除。底层镜像保持不变。

由于每个容器都有自己的可写容器层，并且所有更改都存储在这个容器层中，多个容器可以共享访问同一个底层镜像，同时拥有各自的数据状态。下图显示了多个容器共享同一个 Ubuntu 15.04 镜像。

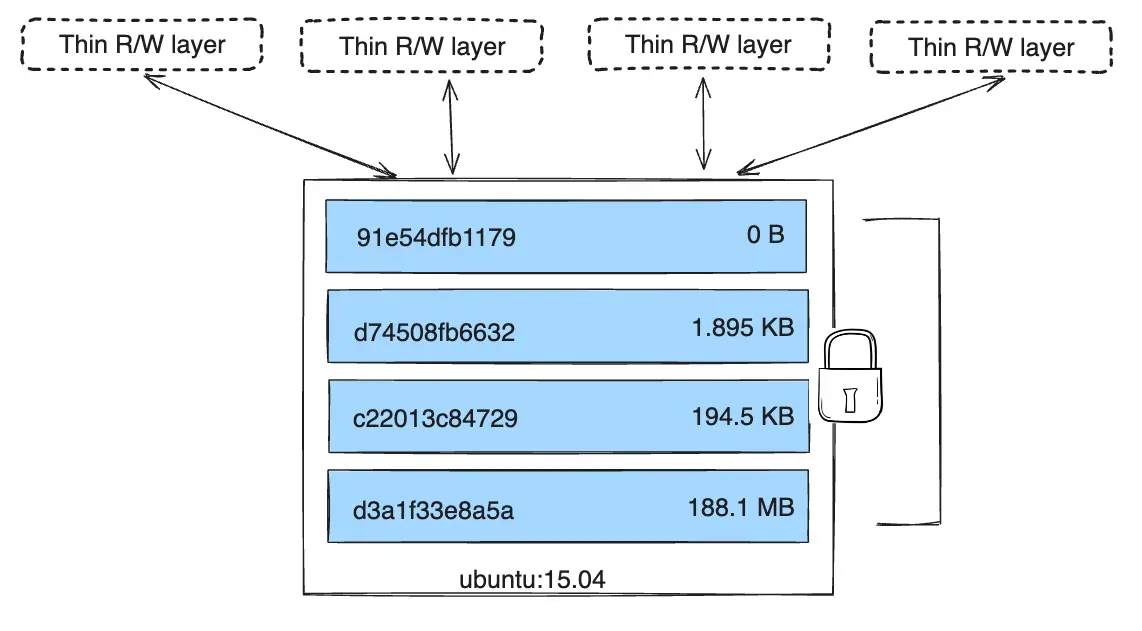

Containers sharing the same image

Docker 使用存储驱动程序来管理镜像层和可写容器层的内容。每个存储驱动程序实现方式不同，但所有驱动程序都使用可堆叠的镜像层和写时复制（CoW）策略。

注意

如果你需要多个容器共享访问完全相同的数据，请使用 Docker 卷。请参阅卷部分，了解关于卷的信息。

容器的磁盘大小

要查看运行中容器的大致大小，可以使用 docker ps -s 命令。有两个不同的列与大小相关。

  • size: 用于每个容器可写层的数据量（在磁盘上）。
  • virtual size: 容器使用的只读镜像数据量加上容器可写层的 size。多个容器可以共享部分或全部只读镜像数据。从同一个镜像启动的两个容器共享 100% 的只读数据，而拥有共同层的两个不同镜像的容器则共享这些共同层。因此，不能简单地将虚拟大小相加。这会显著高估总的磁盘使用量。

所有运行中容器在磁盘上占用的总空间是每个容器的 size 和 virtual size 值的某种组合。如果多个容器从同一个完全相同的镜像启动，这些容器在磁盘上占用的总大小将是所有容器的 size 之和，再加上一个镜像大小（virtual size - size）。

这还不包括容器占用磁盘空间的其他方式：

  • 由日志驱动程序存储的日志文件占用的磁盘空间。如果容器生成大量日志数据且未配置日志轮转，这可能会占用大量空间。
  • 容器使用的卷和绑定挂载。
  • 容器配置文件占用的磁盘空间，这些文件通常很小。
  • 写入磁盘的内存（如果启用了交换）。
  • 检查点，如果你正在使用实验性的检查点/恢复功能。

写时复制（CoW）策略

写时复制是一种共享和复制文件的策略，以实现最大效率。如果文件或目录存在于镜像的下层，并且另一个层（包括可写层）需要对其进行读取访问，它会直接使用现有文件。当另一个层首次需要修改该文件时（在构建镜像或运行容器时），该文件会被复制到该层中并进行修改。这最大限度地减少了 I/O 并减小了后续每个层的大小。这些优点在下面会更深入地解释。

共享促进生成更小的镜像

当你使用 docker pull 从仓库拉取镜像，或者从本地不存在的镜像创建容器时，每个层都是单独拉取的，并存储在 Docker 的本地存储区域，在 Linux 主机上通常是 /var/lib/docker/。你可以在这个例子中看到这些层被拉取：

$ docker pull ubuntu:22.04
22.04: Pulling from library/ubuntu
f476d66f5408: Pull complete
8882c27f669e: Pull complete
d9af21273955: Pull complete
f5029279ec12: Pull complete
Digest: sha256:6120be6a2b7ce665d0cbddc3ce6eae60fe94637c6a66985312d1f02f63cc0bcd
Status: Downloaded newer image for ubuntu:22.04
docker.io/library/ubuntu:22.04

这些层都存储在 Docker 主机本地存储区域内的各自目录中。要检查文件系统上的层，请列出 /var/lib/docker/<storage-driver> 的内容。此示例使用 overlay2 存储驱动程序：

$ ls /var/lib/docker/overlay2
16802227a96c24dcbeab5b37821e2b67a9f921749cd9a2e386d5a6d5bc6fc6d3
377d73dbb466e0bc7c9ee23166771b35ebdbe02ef17753d79fd3571d4ce659d7
3f02d96212b03e3383160d31d7c6aeca750d2d8a1879965b89fe8146594c453d
ec1ec45792908e90484f7e629330666e7eee599f08729c93890a7205a6ba35f5
l

目录名与层 ID 不对应。

现在假设你有两个不同的 Dockerfile。你使用第一个创建一个名为 acme/my-base-image:1.0 的镜像。

# syntax=docker/dockerfile:1
FROM alpine
RUN apk add --no-cache bash

第二个基于 acme/my-base-image:1.0，但有一些额外的层：

# syntax=docker/dockerfile:1
FROM acme/my-base-image:1.0
COPY . /app
RUN chmod +x /app/hello.sh
CMD /app/hello.sh

第二个镜像包含第一个镜像的所有层，加上由 COPY 和 RUN 指令创建的新层，以及一个读写容器层。Docker 已经拥有第一个镜像的所有层，因此无需再次拉取。这两个镜像共享所有共同的层。

如果你从这两个 Dockerfile 构建镜像，可以使用 docker image ls 和 docker image history 命令来验证共享层的加密 ID 是否相同。

  1. 创建一个新目录 cow-test/ 并进入该目录。

  2. 在 cow-test/ 中，创建一个名为 hello.sh 的新文件，内容如下：

    #!/usr/bin/env bash
echo "Hello world"

  3. 将上面第一个 Dockerfile 的内容复制到一个名为 Dockerfile.base 的新文件中。

  4. 将上面第二个 Dockerfile 的内容复制到一个名为 Dockerfile 的新文件中。

  5. 在 cow-test/ 目录中，构建第一个镜像。不要忘记在命令中包含最后的 .。它设置了 PATH，告诉 Docker 在哪里查找需要添加到镜像中的任何文件。

    $ docker build -t acme/my-base-image:1.0 -f Dockerfile.base .
[+] Building 6.0s (11/11) FINISHED
=> [internal] load build definition from Dockerfile.base                                      0.4s
=> => transferring dockerfile: 116B                                                           0.0s
=> [internal] load .dockerignore                                                              0.3s
=> => transferring context: 2B                                                                0.0s
=> resolve image config for docker.io/docker/dockerfile:1                                     1.5s
=> [auth] docker/dockerfile:pull token for registry-1.docker.io                               0.0s
=> CACHED docker-image://docker.io/docker/dockerfile:1@sha256:9e2c9eca7367393aecc68795c671... 0.0s
=> [internal] load .dockerignore                                                              0.0s
=> [internal] load build definition from Dockerfile.base                                      0.0s
=> [internal] load metadata for docker.io/library/alpine:latest                               0.0s
=> CACHED [1/2] FROM docker.io/library/alpine                                                 0.0s
=> [2/2] RUN apk add --no-cache bash                                                          3.1s
=> exporting to image                                                                         0.2s
=> => exporting layers                                                                        0.2s
=> => writing image sha256:da3cf8df55ee9777ddcd5afc40fffc3ead816bda99430bad2257de4459625eaa   0.0s
=> => naming to docker.io/acme/my-base-image:1.0                                              0.0s

  6. 构建第二个镜像。

    $ docker build -t acme/my-final-image:1.0 -f Dockerfile .

[+] Building 3.6s (12/12) FINISHED
=> [internal] load build definition from Dockerfile                                            0.1s
=> => transferring dockerfile: 156B                                                            0.0s
=> [internal] load .dockerignore                                                               0.1s
=> => transferring context: 2B                                                                 0.0s
=> resolve image config for docker.io/docker/dockerfile:1                                      0.5s
=> CACHED docker-image://docker.io/docker/dockerfile:1@sha256:9e2c9eca7367393aecc68795c671...  0.0s
=> [internal] load .dockerignore                                                               0.0s
=> [internal] load build definition from Dockerfile                                            0.0s
=> [internal] load metadata for docker.io/acme/my-base-image:1.0                               0.0s
=> [internal] load build context                                                               0.2s
=> => transferring context: 340B                                                               0.0s
=> [1/3] FROM docker.io/acme/my-base-image:1.0                                                 0.2s
=> [2/3] COPY . /app                                                                           0.1s
=> [3/3] RUN chmod +x /app/hello.sh                                                            0.4s
=> exporting to image                                                                          0.1s
=> => exporting layers                                                                         0.1s
=> => writing image sha256:8bd85c42fa7ff6b33902ada7dcefaaae112bf5673873a089d73583b0074313dd    0.0s
=> => naming to docker.io/acme/my-final-image:1.0                                              0.0s

  7. 查看镜像的大小。

    $ docker image ls

REPOSITORY             TAG     IMAGE ID         CREATED               SIZE
acme/my-final-image    1.0     8bd85c42fa7f     About a minute ago    7.75MB
acme/my-base-image     1.0     da3cf8df55ee     2 minutes ago         7.75MB

  8. 查看每个镜像的历史记录。

    $ docker image history acme/my-base-image:1.0

IMAGE          CREATED         CREATED BY                                      SIZE      COMMENT
da3cf8df55ee   5 minutes ago   RUN /bin/sh -c apk add --no-cache bash # bui…   2.15MB    buildkit.dockerfile.v0
<missing>      7 weeks ago     /bin/sh -c #(nop)  CMD ["/bin/sh"]              0B
<missing>      7 weeks ago     /bin/sh -c #(nop) ADD file:f278386b0cef68136…   5.6MB

    有些步骤没有大小（0B），它们只是元数据更改，不生成镜像层，除了元数据本身之外不占用任何空间。上面的输出显示此镜像由 2 个镜像层组成。

    $ docker image history  acme/my-final-image:1.0

IMAGE          CREATED         CREATED BY                                      SIZE      COMMENT
8bd85c42fa7f   3 minutes ago   CMD ["/bin/sh" "-c" "/app/hello.sh"]            0B        buildkit.dockerfile.v0
<missing>      3 minutes ago   RUN /bin/sh -c chmod +x /app/hello.sh # buil…   39B       buildkit.dockerfile.v0
<missing>      3 minutes ago   COPY . /app # buildkit                          222B      buildkit.dockerfile.v0
<missing>      4 minutes ago   RUN /bin/sh -c apk add --no-cache bash # bui…   2.15MB    buildkit.dockerfile.v0
<missing>      7 weeks ago     /bin/sh -c #(nop)  CMD ["/bin/sh"]              0B
<missing>      7 weeks ago     /bin/sh -c #(nop) ADD file:f278386b0cef68136…   5.6MB

    请注意，第一个镜像的所有步骤也都包含在最终镜像中。最终镜像包含第一个镜像的两个层，以及在第二个镜像中添加的两个层。

    docker history 输出中的 <missing> 行表示这些步骤要么是在另一个系统上构建的，是部分从 Docker Hub 拉取的 alpine 镜像，要么是使用 BuildKit 作为构建器构建的。在 BuildKit 之前，“经典”构建器会为每个步骤生成一个新的“中间”镜像用于缓存目的，并且 IMAGE 列会显示该镜像的 ID。

    BuildKit 使用自己的缓存机制，不再需要中间镜像进行缓存。请参阅BuildKit，了解 BuildKit 中的其他增强功能。

  9. 查看每个镜像的层。

    使用 docker image inspect 命令查看每个镜像中层的加密 ID。

    $ docker image inspect --format "{{json .RootFS.Layers}}" acme/my-base-image:1.0
[
  "sha256:72e830a4dff5f0d5225cdc0a320e85ab1ce06ea5673acfe8d83a7645cbd0e9cf",
  "sha256:07b4a9068b6af337e8b8f1f1dae3dd14185b2c0003a9a1f0a6fd2587495b204a"
]

    $ docker image inspect --format "{{json .RootFS.Layers}}" acme/my-final-image:1.0
[
  "sha256:72e830a4dff5f0d5225cdc0a320e85ab1ce06ea5673acfe8d83a7645cbd0e9cf",
  "sha256:07b4a9068b6af337e8b8f1f1dae3dd14185b2c0003a9a1f0a6fd2587495b204a",
  "sha256:cc644054967e516db4689b5282ee98e4bc4b11ea2255c9630309f559ab96562e",
  "sha256:e84fb818852626e89a09f5143dbc31fe7f0e0a6a24cd8d2eb68062b904337af4"
]

    请注意，前两个层在两个镜像中完全相同。第二个镜像添加了两个额外的层。共享镜像层仅在 /var/lib/docker/ 中存储一次，并且在向镜像仓库推送和从镜像仓库拉取镜像时也会共享。因此，共享镜像层可以减少网络带宽和存储空间。

    提示

    使用 --format 选项格式化 Docker 命令输出。

    上面的例子使用带 --format 选项的 docker image inspect 命令来查看层 ID，格式化为 JSON 数组。Docker 命令上的 --format 选项是一个强大的功能，允许你从输出中提取和格式化特定信息，而无需额外的工具，例如 awk 或 sed。要详细了解如何使用 --format 标志格式化 docker 命令的输出，请参阅格式化命令和日志输出部分。我们还使用jq 工具美化打印了 JSON 输出，以提高可读性。

复制使容器更高效

启动容器时，会在其他层之上添加一个薄薄的可写容器层。容器对文件系统所做的任何更改都存储在此处。容器未更改的任何文件都不会复制到此可写层。这意味着可写层尽可能小。

修改容器中现有文件时，存储驱动程序执行写时复制操作。涉及的具体步骤取决于特定的存储驱动程序。对于 overlay2 驱动程序，写时复制操作大致遵循以下序列：

  • 在镜像层中搜索要更新的文件。过程从最新层开始，逐层向下直到基础层。找到结果后，将其添加到缓存中以加快未来的操作。
  • 对找到的文件的第一个副本执行 copy_up 操作，将文件复制到容器的可写层。
  • 对此文件副本进行任何修改，并且容器无法看到存在于下层中的文件的只读副本。

Btrfs、ZFS 和其他驱动程序处理写时复制的方式不同。你可以在后面它们的详细描述中阅读更多关于这些驱动程序方法的信息。

写入大量数据的容器比不写入的容器消耗更多空间。这是因为大多数写入操作都会在容器薄薄的可写顶层消耗新空间。请注意，更改文件的元数据（例如，更改文件的权限或所有权）也可能导致 copy_up 操作，从而将文件复制到可写层。

提示

对于写入密集型应用程序，请使用卷。

不要将写入密集型应用程序的数据存储在容器中。此类应用程序（例如写入密集型数据库）已知存在问题，特别是在只读层中存在预先存在的数据时。

相反，使用 Docker 卷（Docker volumes），它们独立于运行中的容器，并且设计用于实现高效的 I/O。此外，卷可以在容器之间共享，并且不会增加容器可写层的大小。请参阅使用卷部分以了解有关卷的信息。

一个 copy_up 操作可能会产生明显的性能开销。这种开销取决于正在使用的存储驱动程序。大文件、许多层和深层目录树会使这种影响更加明显。通过以下事实可以减轻这种影响：每次 copy_up 操作仅在给定文件首次被修改时发生。

为了验证写时复制（copy-on-write）的工作方式，以下过程将启动 5 个基于我们之前构建的 acme/my-final-image:1.0 镜像的容器，并检查它们占用了多少空间。

  1. 在 Docker 主机上的终端中，运行以下 docker run 命令。末尾的字符串是每个容器的 ID。

    $ docker run -dit --name my_container_1 acme/my-final-image:1.0 bash \
  && docker run -dit --name my_container_2 acme/my-final-image:1.0 bash \
  && docker run -dit --name my_container_3 acme/my-final-image:1.0 bash \
  && docker run -dit --name my_container_4 acme/my-final-image:1.0 bash \
  && docker run -dit --name my_container_5 acme/my-final-image:1.0 bash

40ebdd7634162eb42bdb1ba76a395095527e9c0aa40348e6c325bd0aa289423c
a5ff32e2b551168b9498870faf16c9cd0af820edf8a5c157f7b80da59d01a107
3ed3c1a10430e09f253704116965b01ca920202d52f3bf381fbb833b8ae356bc
939b3bf9e7ece24bcffec57d974c939da2bdcc6a5077b5459c897c1e2fa37a39
cddae31c314fbab3f7eabeb9b26733838187abc9a2ed53f97bd5b04cd7984a5a

  2. 运行带有 --size 选项的 docker ps 命令，以验证这 5 个容器正在运行，并查看每个容器的大小。

    $ docker ps --size --format "table {{.ID}}\t{{.Image}}\t{{.Names}}\t{{.Size}}"

CONTAINER ID   IMAGE                     NAMES            SIZE
cddae31c314f   acme/my-final-image:1.0   my_container_5   0B (virtual 7.75MB)
939b3bf9e7ec   acme/my-final-image:1.0   my_container_4   0B (virtual 7.75MB)
3ed3c1a10430   acme/my-final-image:1.0   my_container_3   0B (virtual 7.75MB)
a5ff32e2b551   acme/my-final-image:1.0   my_container_2   0B (virtual 7.75MB)
40ebdd763416   acme/my-final-image:1.0   my_container_1   0B (virtual 7.75MB)

    上面的输出显示，所有容器共享镜像的只读层（7.75MB），但没有数据写入容器的文件系统，因此没有为容器使用额外的存储空间。

    注意

    此步骤需要一台 Linux 机器，并且无法在 Docker Desktop 上运行，因为它需要访问 Docker 守护进程的文件存储。

    虽然 docker ps 命令的输出提供了有关容器可写层占用的磁盘空间信息，但它不包括为每个容器存储的元数据和日志文件的信息。

    通过探索 Docker 守护进程的存储位置（默认是 /var/lib/docker），可以获取更多详细信息。

    $ sudo du -sh /var/lib/docker/containers/*

36K  /var/lib/docker/containers/3ed3c1a10430e09f253704116965b01ca920202d52f3bf381fbb833b8ae356bc
36K  /var/lib/docker/containers/40ebdd7634162eb42bdb1ba76a395095527e9c0aa40348e6c325bd0aa289423c
36K  /var/lib/docker/containers/939b3bf9e7ece24bcffec57d974c939da2bdcc6a5077b5459c897c1e2fa37a39
36K  /var/lib/docker/containers/a5ff32e2b551168b9498870faf16c9cd0af820edf8a5c157f7b80da59d01a107
36K  /var/lib/docker/containers/cddae31c314fbab3f7eabeb9b26733838187abc9a2ed53f97bd5b04cd7984a5a

    每个容器在文件系统上仅占用 36k 空间。

  3. 每个容器的存储空间

    为了演示这一点，运行以下命令将单词 'hello' 写入到容器 my_container_1、my_container_2 和 my_container_3 的可写层上的文件中

    $ for i in {1..3}; do docker exec my_container_$i sh -c 'printf hello > /out.txt'; done

    之后再次运行 docker ps 命令会显示这些容器现在每个消耗 5 字节。这些数据对于每个容器是唯一的，不共享。容器的只读层不受影响，并且仍然由所有容器共享。

    $ docker ps --size --format "table {{.ID}}\t{{.Image}}\t{{.Names}}\t{{.Size}}"

CONTAINER ID   IMAGE                     NAMES            SIZE
cddae31c314f   acme/my-final-image:1.0   my_container_5   0B (virtual 7.75MB)
939b3bf9e7ec   acme/my-final-image:1.0   my_container_4   0B (virtual 7.75MB)
3ed3c1a10430   acme/my-final-image:1.0   my_container_3   5B (virtual 7.75MB)
a5ff32e2b551   acme/my-final-image:1.0   my_container_2   5B (virtual 7.75MB)
40ebdd763416   acme/my-final-image:1.0   my_container_1   5B (virtual 7.75MB)

前面的示例说明了写时复制文件系统如何帮助提高容器的效率。写时复制不仅节省空间，还减少了容器启动时间。当您创建一个容器（或从同一个镜像创建多个容器）时，Docker 只需创建薄的可写容器层。

如果 Docker 在每次创建新容器时都必须完整复制底层镜像栈，容器创建时间和占用的磁盘空间将显著增加。这类似于虚拟机的工作方式，每个虚拟机带有一个或多个虚拟磁盘。vfs 存储驱动程序不提供写时复制文件系统（CoW）或其他优化。使用此存储驱动程序时，会为每个容器创建镜像数据的完整副本。

页面选项
